Document het Testen Materiaal voor De Grootte van de Filtreerpapierporie, Luchtdruk 0 - 20kpa

Document het Testen Materiaal voor De Grootte van de Filtreerpapierporie, Luchtdruk 0 - 20kp

Inleiding

1.Electronic het meetapparaat van de poriegrootte wordt ontworpen volgens QC/T794-2007-normen. Volgens het principe van capillaire actie, zolang gemeten Luchtmacht door vloeibare van de test materiële poriën, de lucht uit het teststuk van de grootste poriebuis vloeistof nat te maken, zodat het overeenkomstige gat toen de eerste bel druk vereiste. Het gebruiken van de bekende spanning van de vloeibare oppervlakte bij de gemeten temperatuur,

2.The de maximumporiegrootte en de gemiddelde poriegrootte van het teststuk kunnen worden berekend gebruikend de capillaire vergelijking.

Technische parameters

1, de waaier 00.50-20.00 kpa van de luchtdruk

2, het druktarief van 2-2.5kpa/min

3, het LCD scherm tonen 128 * 64 puntmatrijs

4, de nauwkeurigheid van druk ± 1%

5, de drukresolutie van 0.01kPa

6, openingsresolutie van 0.05μm

7, de waaier van de openingsmeting van 4.57μm210.8μm

8, dikte 0.103.5mm van het teststuk

9, het testgebied van 10 ± 0.2cm ²

10, de ringsdiameter φ35.7 ± 0.5mm

11, het volume van gasflessen 2.5L

12, instrumentengrootte (de hoogte van de lengte× breedte ×) 275 × 440 × 315

13, macht 220V AC

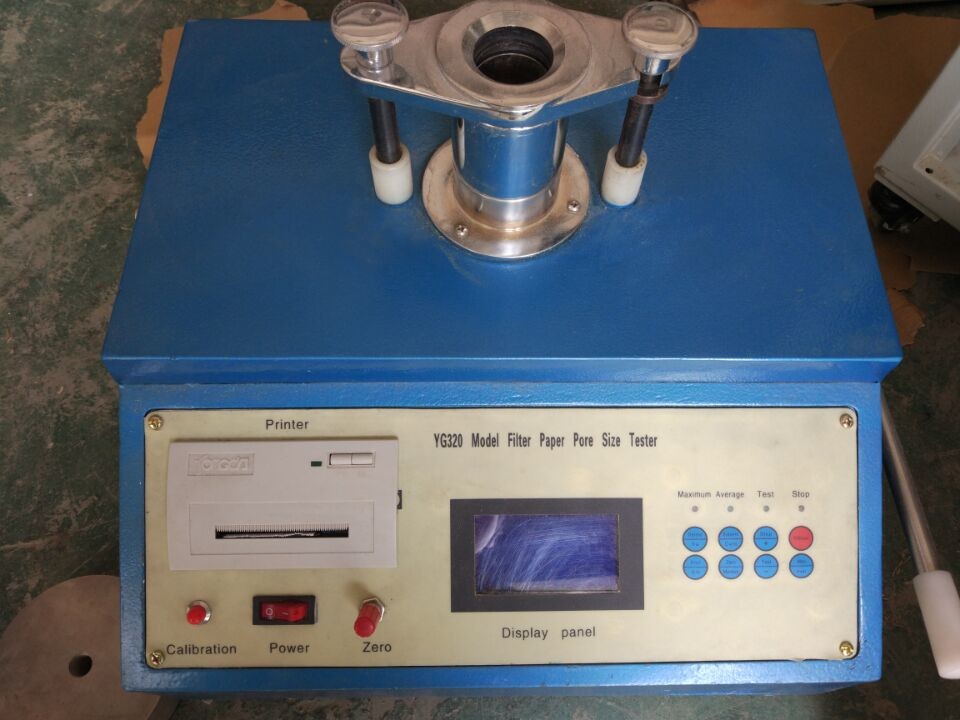

Instrumentenstructuur

Het instrument bestaat uit mechanische gedeelten en het elektronische systeem van de metingscontrole.

1, mechanische gedeelten:

Het instrument gebruikt doosstructuur, die uit de volgende delen wordt samengesteld (zie diagram)

(1) test het teststuk het vastklemmen deel

Een drukring

B proefbank

C steunbuis

D compressienok

E haalt het handvat aan

(2) gasflessen

(3) het paneel van de snelheidskaliberbepaling:

Een van de de schakelaarb de aanpassingsknop Kaliberbepaling van de Kaliberbepalingsinterface van de de interface (teststroom in de haven van de reagenslossing) c Stroom

(4) controlebord

(5) luchtpomp

(6) elektrische installaties

(7) nivellerende schroeven
